Laporan Praktikum

-

Rigen Dwi Permadi

X TKJ 1



LAPORAN PRAKTIKUM CRIMPING KABEL UTP


Dasar Teori:

  1. Kabel UTP ( Unshielded Twisted Pair ) adalah kabel yang khusus untuk transmisi data, UTP terdiri dari 4 pasang (biru, oranye, hijau, dan coklat) kabel yang dipilih menurut aturan tertentu dan digunakan untuk mentransfer/menerima data.
  2. Crimping yaitu sebuah proses dimana sebuah kabel yang sudah kita pasangkan atau rapikan akan diproses menjadi kabel jaringan seutuhnya yang akan berfungsi sebagai media transmisi jaringan kita.
  3. RJ45 adalah konektor kabel ethernet yang kebanyakan memiliki fungsi sebagai konektor pada topologi jaringan komputer LAN (Local Area Network) dan topologi jaringan lainnya.

Alat dan Bahan:
        Alat:
    1. Tang crimping/crimping tool.

      https://rafyakbaar.wordpress.com/cara-mengkrimping-kabel/

    2. Kabel Tester.

      https://tokokomputer007.com/lan-tester-alat-cek-kabel-lan-pendeteksi-aliran-dan-jaringan-komputer/
 Bahan:
  1. Kabel UTP.
    https://tokokomputer007.com/lan-tester-alat-cek-kabel-lan-pendeteksi-aliran-dan-jaringan-komputer/

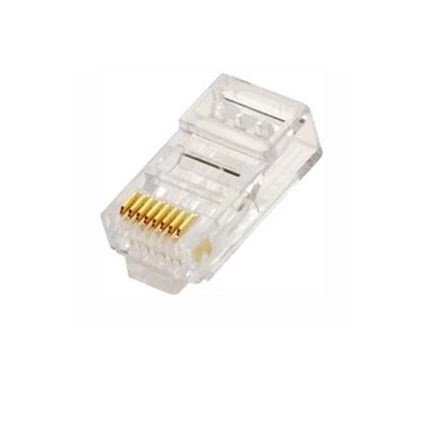

  2. Konektor RJ45.
    https://www.indotrading.com/wahanamandiri1/konektor-rj45-merk-p301679.aspx


Langkah-Langkah:
Untuk susunan kabel straight:
  • Ujung konektor 1: Putih hijau, Hijau, Putih oranye, Biru, Putih biru, Oranye, Putih cokelat, Cokelat.
  • Ujung konektor 2: Putih hijau, Hijau, Putih oranye, Biru, Putih biru, Oranye, Putih cokelat, Cokelat.
https://gurune.net/kabel-straight-dan-cross/

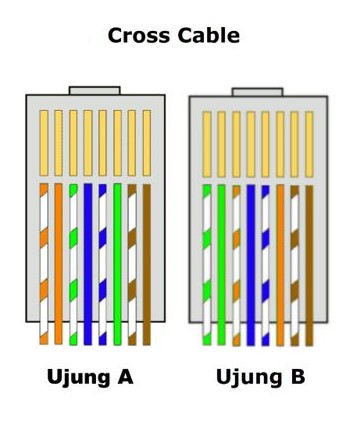

  1. Untuk susunan kabel cross:


Cara mengcrimping kabel lan:
  1. Kupas kulit kabel selebar 2 cm.
  2. Susun rapi delapan kabel yang terdapat didalam sesuai dengan gambar dan penjelasan diatas.
  3. Luruskan kabel yang masih kusut.
  4. Ratakan ujung kabel dengan memotong nya menggunakan tang crimping.
  5. Setelah yakin urutan warna benar dan ujung kabel sudah rata, masukan kabel kedalam konektor RJ-45 , pastikan ujung kabel menyentuh ujung RJ-45, dan jepitlah menggunakan Tang Crimping.
  6. Setelah menyelesaikan kedua ujung kabel, uji menggunakan Lan tester, jika semua lampu menyala, berarti kabel tersebut telah di crimping dengan benar dan bisa digunakan.

Hasil Akhir:

Kabel Straight:



Kabel Cross:
